      您當前的位置:風淋室 > 風淋室維修 > 風淋室維修之電路板故障排查

      風淋室維修之電路板故障排查

      風淋室電路板故障排查?如何排查?

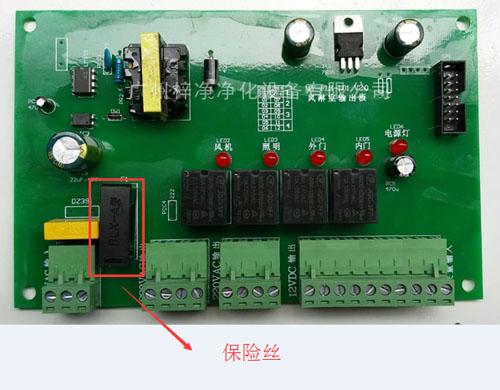

      風淋室通上電就燒保險絲,換了幾次保險絲都是這樣,是什么原因?qū)е碌哪兀?/span>
      風淋室電路板副板接線圖

      技術工程師分析:

      1、電接錯線,一般靈線接到火線上,會燒電路板上的保險絲;
      2、電壓不穩定也會導致燒電路板上的保險絲;
      2、風淋室電路板故障-短路,會燒電路板上的保險絲。

      通過以上三步能夠快速排查是否是風淋室電路板出了問題。

      風淋室電路板知識拓展:

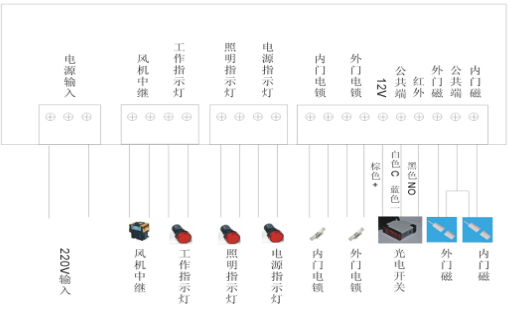

      電路板副板接線圖

      1、強電輸入接口
      a.供電電源:220VAC(絲印標記為220V AC IN)
      2、強電輸出接口
      a.風機:1A 220VAC(接交流接觸器線圈,絲印標記為風機中繼)
      b.照明:1A 220VAC(如燈管較多可接中間繼電器,絲印標記為照明指示燈)
      c.工作指示:1A 220VAC(絲印標記為工作指示燈)
      d. 電源指示:1A 220VAC(絲印標記為電源指示燈)
      3、弱電輸入接口
      a.內門門磁開關:無源觸點(絲印標記為內門磁)
      b.外門門磁開關:無源觸點(絲印標記為外門磁)
      c.紅外感應開關:無源觸點(絲印標記為紅外)
      4、弱電輸出接口
      a.紅外開關電源:12VDC(絲印標記為12V GO)
      b.外門電鎖:600mA DC12V (外門電鎖)
      c.內門電鎖:600mA DC12V (內門電鎖)

      了解更多產品: 風淋室電路板
